Mikroschalterset PS-X55 "soft"

Schalterersatz für alle Bedienfeldschalter (START/STOP, SPEED, ARM, REPEAT)

Diese Schalter ersetzen 1:1 die alten Schalter (SONY ET-Nummer: 1-553-235-00) und ist ohne Umbaumaßnahmen direkt einzulöten. Dieses Set hat einen 3 x softeren Druckpunkt als die originalen Bedienfeldschalter

Diese haben wir gebaut, da ich es bis heute nicht verstanden habe, das man ein Gerät mit Schalter ausgestattet hat, die laut "knacken" obwohl das Gerät sonst ruhig und sanft agiert. (Ich habe meine beiden 75er auch damit ausgestattet ;)  )

Anleitung (am Beispiel des PS-X75):
- Gerät vom Netz trennen, Bodenschrauben alle abschrauben,
  (Bitte nicht das Gerät ungeschützt auf den Rücken legen, der Arm ist äußerst empfindlich und sollte daher NIEMALS belastet werden!)

- Alle Kabel abziehen, die zur / die Bedienteilplatine(n) gehen.
- Bedienteil abschrauben / Platine abschrauben.
(A)

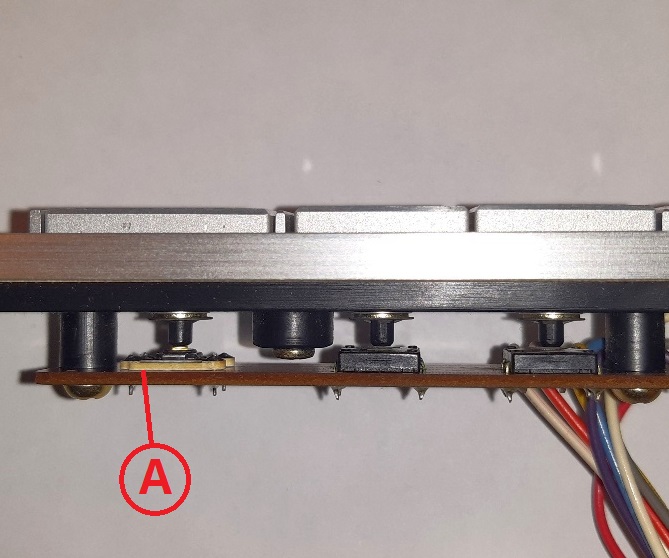

Darauf achten, das der neue Schalter direkt ohne "Luft" zwischen Schalter und Bedienfeldplatine
eingelötet werden muß ! (A)

Bitte auch nicht ewig an den Pins "rumlöten"
Sind der/ die gewünschten Schalter gewechselt, die Bedienfeldplatine(n) wieder einschrauben.

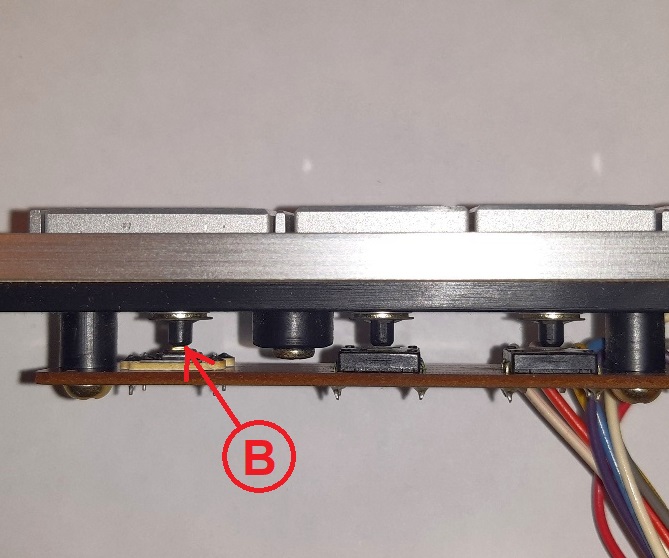

Dabei achten, das ein hachdünner Luftspalt zwischen Schalterspitze und dem Knopfzapfen ist. (B)

Abhilfe wenn es so ist:

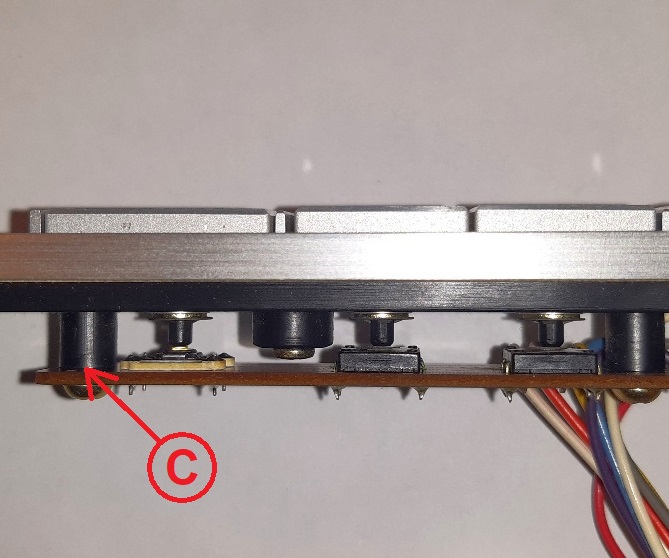

etwas dickeres Papier an den Verschraubungen unterlegen, so das die Platine etwas weiter absteht.(C)

ACHTUNG:
Erstens: Zum Einbau sollten sie wirklich löten können, nicht nur glauben das sie es können!
Zweitens: Es liegt keine gesonderte Anleitung zum Einbau bei.
